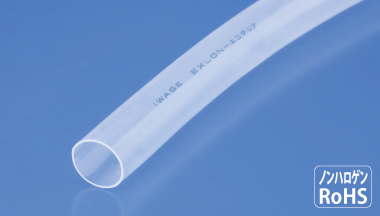

イワセの環境対応型エラストマーチューブの開発技術をベースにして、充分な柔軟性の保持と、従来のエラストマーチューブでは達成しえなかった透明性を両立させました。 |
|---|
 |
  従来のエラストマー樹脂チューブでは実現できなかったクリアーな透明性を有しますので内部確認 が容易です。 |
|
 |
 非常に柔軟性に優れますので、狭い場所やコーナー等の配管に適します。 |
|
 |
 ゴムライクな弾力性を有し、耐寒性にも優れます。 |
|
| チューブ特性表 | ||||
|---|---|---|---|---|
| 項目 | 単位 | エコクリア | 試験条件・他 | |
| 低温曲げ | ℃ | -30以下 | JIS C 2133 | |
| 引張試験 | 引張強さ | MPa | 12 | JIS C 2133 |
| 伸び | ％ | 600以上 | ||
| 加熱老化後 | 引張強さ | MPa | 10以上 | JIS C 2133 100℃×120時間 |
| 伸び | ％ | 500以上 | ||
| 比 重 | - | 0.90 | JIS K 7112 | |
| 硬さ（HD-A） | - | 73 | JIS K 7215 | |
※ 上記データは代表値であり、保証値ではありません。
※ 推奨使用温度範囲 -20℃〜60℃
(ご使用状況や環境により製品特性が十分に発揮されない場合がございます。ご使用の可否につきましては、お気軽にご相談下さい。)
| 標準寸法規格表 | |||||
|---|---|---|---|---|---|
| サイズ | 内径（mm） | 内径公差（mm） | 肉厚（mm） | 肉厚公差（mm） | 定尺（m） |
| 4×4.6 | 4.0 | ±0.25 | 0.3 0 | ±0.04 | 300 |
| 5×5.6 | 5.0 | ±0.25 | 0.30 | ±0.04 | 300 |
| 6×6.7 | 6.0 | ±0.30 | 0.35 | ±0.04 | 300 |
| 7×7.7 | 7.0 | ±0.30 | 0.35 | ±0.04 | 300 |
| 8×8.8 | 8.0 | ±0.30 | 0.40 | ±0.04 | 200 |
| 9×9.8 | 9.0 | ±0.35 | 0.40 | ±0.05 | 200 |
| 10×10.9 | 10.0 | ±0.35 | 0.45 | ±0.05 | 100 |
| 12×13 | 12.0 | ±0.35 | 0.50 | ±0.05 | 100 |
| 14×15.1 | 14.0 | ±0.35 | 0.55 | ±0.05 | 100 |
● チューブ色は透明（ナチュラル）を標準色とします。
● 上記以外の色、特殊サイズ、切断加工等についてはご相談下さい。
