イワセのUL、CSA規格に承認されているエクスロン-PVC ULチューブと同等性能の原料を使用して作られたものであり、耐熱性、電気特性、難燃性等に非常に優れた電気絶縁用PVCチューブです。 |
|---|---|
 |
① 電子、電気機器配線の耐熱絶縁保護用として ② 変圧器、マグネットコイル、コンデンサーなどの口出線保護用として |
| チューブ特性表 | ||||
|---|---|---|---|---|
| 項 目 | 規格値 | 性能値 | 試験条件・他 | |
| 抗張力（MPa） | 10.4以上 | 17.0以上 | ||
| 伸び（％） | 100以上 | 250以上 | ||
| 耐電圧 | 2,500V 1分以上 | 10,000V 1分以上 | ||
| 加 熱 老 化 後 |
抗 張 力 | 7.3MPa以上 | 15.0MPa以上 | 136℃ 7日間 |
| 伸 び | 100％以上 | 200％以上 | ||
| 耐 電 圧 | 2,500V 1分以上 | 10,000V 1分以上 | ||
| 銅安定性 | 伸び 100％以上 | 伸び 200％以上 | ||
| 柔 軟 性 | クラック、永久変形なし | 異常なし | ||
| 体積抵抗率 | 1010Ω-cm以上 | 1012Ω-cm以上 | ||
| 難 燃 性 | VW-1 | VW-1相当 | ||
| 低温曲げ | クラックなし | クラックなし | -30℃ 1時間 | |
| 収縮率（％） | ±5 | 5.0以下 | 100℃ 2時間 | |
※ 上記データは代表値であり、保証値ではありません。
※ 特性はULチューブ同等レベルです。
※ 推奨使用温度範囲 -20℃〜105℃
(ご使用状況や環境により製品特性が十分に発揮されない場合がございます。ご使用の可否につきましては、お気軽にご相談下さい。)
| 寸法規格表 | |||||
|---|---|---|---|---|---|
| サイズ | 内径（mm） | 内径公差（mm） | 肉厚（mm） | 肉厚公差（mm） | 定尺（m） |
| 1.5×2.3 | 1.5 | ＋0.2、−0.1 | 0.4 | ±0.08 | 300 |
| 2×2.8 | 2.0 | ＋0.2、−0.1 | 0.4 | ±0.08 | 300 |
| 2.5×3.5 | 2.5 | ＋0.3、−0.2 | 0.5 | ＋0.1、−0.08 | 300 |
| 3×4 | 3.0 | ＋0.3、−0.2 | 0.5 | ＋0.1、−0.08 | 300 |
| 3.5×4.5 | 3.5 | ＋0.3、−0.2 | 0.5 | ＋0.1、−0.08 | 300 |
| 4×5 | 4.0 | ＋0.3、−0.2 | 0.5 | ＋0.1、−0.08 | 300 |
| 4.5×5.5 | 4.5 | ＋0.3、−0.2 | 0.5 | ＋0.1、−0.08 | 300 |
| 5×6 | 5.0 | ＋0.3、−0.2 | 0.5 | ＋0.1、−0.08 | 透明300・黒400 |
| 6×7 | 6.0 | ＋0.4、−0.2 | 0.5 | ＋0.1、−0.08 | 透明300・黒400 |
| 7×8 | 7.0 | ＋0.4、−0.2 | 0.5 | ＋0.1、−0.08 | 300 |
| 8×9 | 8.0 | ＋0.4、−0.2 | 0.5 | ＋0.1、−0.08 | 300 |
| 9×10 | 9.0 | ＋0.4、−0.2 | 0.5 | ＋0.1、−0.08 | 200 |
| 10×11.2 | 10.0 | ＋0.4、−0.2 | 0.6 | ±0.1 | 200 |
| 12×13.2 | 12.0 | ＋0.5、−0.3 | 0.6 | ±0.1 | 200 |

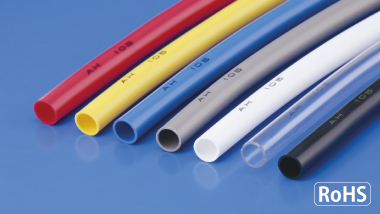

| ● チューブ色は透明・黒を標準色とし、他の色（赤、青、黄、灰、茶、白、緑、橙） についてはご注文に応じ製作いたします。 ● 上記以外の色、特殊寸法、チューブの切断加工のご用命も承ります。 ● チューブプリントは、2.5φ〜16φまでです。 |
 |
|---|
